Volumetría existente. Vista Noroeste.
Concurso de ideas: Elaboración de un anteproyecto para la Sede del CRAM, Talavera de la Reina.
Arquitecto: Javier Sancho.
Colaboradores: Leonardo Berbesí y Rosa Mesa.
Fecha: Noviembre, 2007.
Objetivo del concurso:
Era la rehabilitación y equipamiento de la antigua casa de los peones camineros ubicada en el actual Parque El Vivero como centro de Recursos Ambientales de Talavera de
Volumetría existente. Vista Suroeste.
Encontramos lo siguiente: los muros portantes estaban en buen estado, pero presentaban humedad por capilaridad -en el interior- que debía tratarse. El diseño interior no era funcional ni salubre y ameritaba una renovación total. Las escaleras presentaban cabezada y su estructura no era segura. El forjado de madera estaba en muy mal estado, al igual que la cubierta. Las puertas, ventanas y contraventanas estaban muy deterioradas.
Estudio de la volumetría y la realción con el volumen existente. Vista Noroeste.
Vista Suroeste.
Vista de cubierta.
Idea principal de la intervención.
La idea principal de la intervención era respetar el exterior del edificio existente –que salvo la cubierta estaba en buen estado- vaciarlo completamente para sustituir el diseño, el forjado, las ventanas y la cubierta con criterios de sostenibilidad y adosar un volumen nuevo mayor que respetara la forma, las alturas y líneas del antiguo, pero que contrastara por su estética industrial y un volumen pequeño que funcionaba como acceso. Se colocaban hacia el Oeste, más cercanos al acceso al parque, por lo que impactaría rápidamente al visitante y para proteger el edificio antiguo de la fuerte radiación.
Estrategias de invierno (1).
Estrategias de invierno (2).
Estrategias durante el invierno.
La caldera de biomasa que funcionaría alimentada con base en pellets y los propios rastrojos provenientes de los jardines del parque, calentaría el agua necesaria para alimentar un suelo radiante ubicado bajo el solado de gres de planta baja (un testigo de vidrio templado en el suelo de planta baja permitiría la contemplación).
Por otro lado, la planta primera era calefactada a través de la caldera, pero se utilizaban radiadores bajo ventana.
Las ventanas ubicadas en la fachada Sur, en planta primera captarían radiación solar así como, las dos Velux ubicadas en el faldón Sur.
Los muros portantes acumularían esta radiación proveniente del suelo radiante (planta baja) y de los radiadores (planta primera), para liberar el calor durante las horas de la tarde y de la noche. Por esta razón, no se propuso aislamiento en la cara interna de los muros, salvo en la cara interior del muro de la fachada Sur en planta primera, con el fin de evitar la transmisión hacia el interior del excesivo calentamiento durante el verano.
Todas las carpinterías del edificio presentarían rotura de puente térmico y doble vidrio Climalit 4-10-4, cuyas contraventanas ubicadas al exterior impedían que el calor acumulado se escapase debido al fenómeno de la reirradiación nocturna, además de proteger contra actos de vandalismo.
En el espacio de la biblioteca se colocaban unos conductos que llevaban un ventilador en la parte superior, con el fin de recircular el aire caliente que se encontraría en la parte superior del espacio. El volumen nuevo –que no sería- funcionaba como un invernadero, mientras la caldera apoyaría el confort de este espacio.
Estrategias de verano (1).

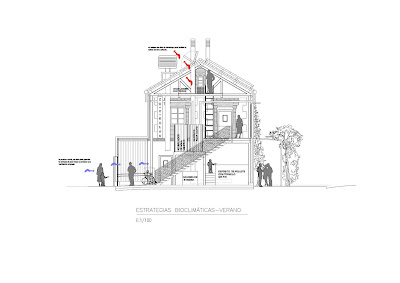

Estrategias durante el verano.
La estrategia principal era utilizar un equipo de bioclimatización natural con base en agua -libre de gases-, tipo BREEZAIR capaz de acondicionar hasta
Las ventanas de la fachada Sur, en planta primera, se protegían de los perpendiculares rayos solares del verano con una marquesina de lamas de metal, mientras que esta fachada Sur en planta baja era protegida con la vegetación existente de hoja perenne ubicada en el vallado, mientras internamente, en la planta primera se colocará un trasdosado con corcho natural en placas como aislante, cámara de aire y tabique sencillo enfoscado con yeso.
El aire caliente acumulado en el espacio de la biblioteca era evacuado al abrir las ventanillas ubicadas en la parte más alta de ese espacio, las cuales permanecerían cerradas durante el invierno.
Durante la noche se potenciaba la ventilación cruzada.
Maqueta de la propuesta. Despiece del volumen propuesto.
Dibujos de la propuesta.
